变频串联谐振耐压试验装置

   变频串联谐振耐压试验装置

一、系统执行标准

GB50150-2006           《电气装置安装工程电气设备交接试验标准》DL/T849.6-2004      《电力设备专用测试仪器通用技术条件

                    第6部分:高压谐振试验装置》

     JB/T9641-1999       《试验变压器》

GB10229              《电抗器》

     GB/T.311-1997       《高压输变电设备的绝缘与配合》

     DL/T846-2004         《高电压测试设备通用技术条件》

GB4793-1984         《电子测量仪器安全要求》

≤42kV。

5、满足35kV变电站系统交流耐压试验,试验频率30~300Hz,试验电压U≤100kV。

四、系统技术规范及性能

4.1 系统技术参数

4.1.1 额定输出电压:           0~108kV

4.1.2 谐振电压波型:           正弦波,波形畸变率<0.5%

4.1.3 大被试品电流;       1A

4.1.4 大试验容量:         108kVA

4.1.5 输出频率:

30~300Hz

4.1.6 工作时间:                       满功率输出下,连续工作时间60min

4.1.7 品质因素:                    30~90

4.1.8 输入工作电源:              单相220V或三相380V±10%,50Hz

4.1.9 环境温度:                    -15℃~+40℃

4.1.10 相对湿度:

<90RH%,无凝露状况

4.1.11 海拔高度:

<3500m

4.1.12 噪声:                             ≤50dB

4.2 系统的性能特点

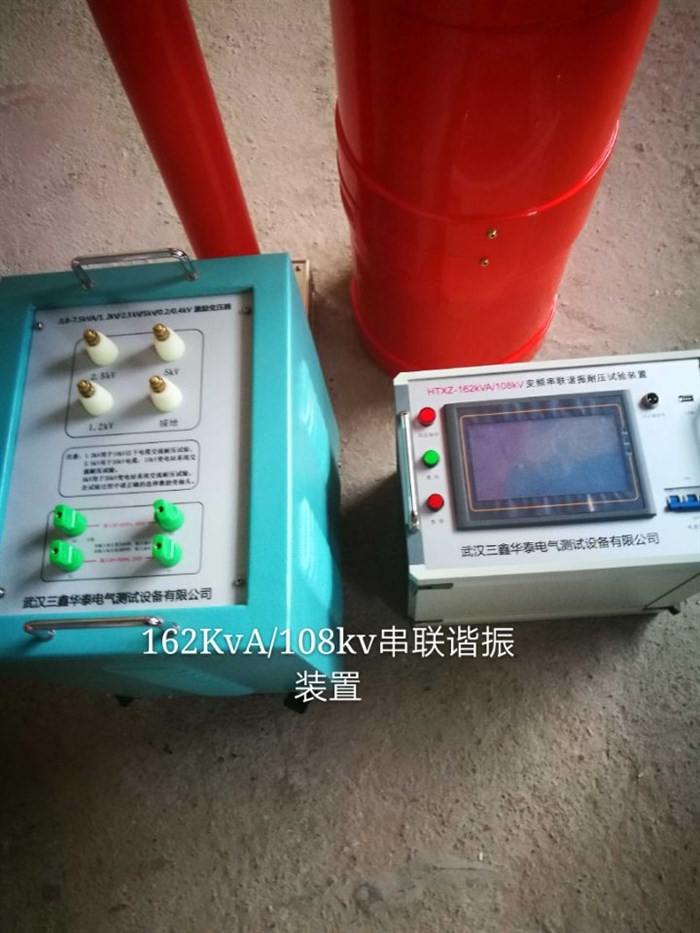

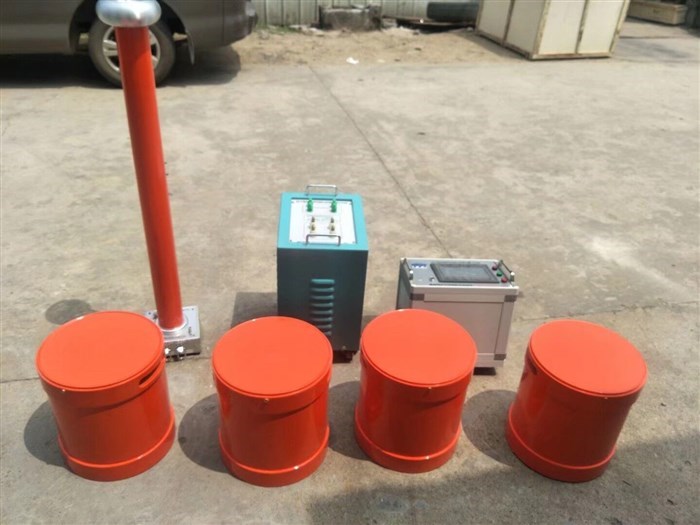

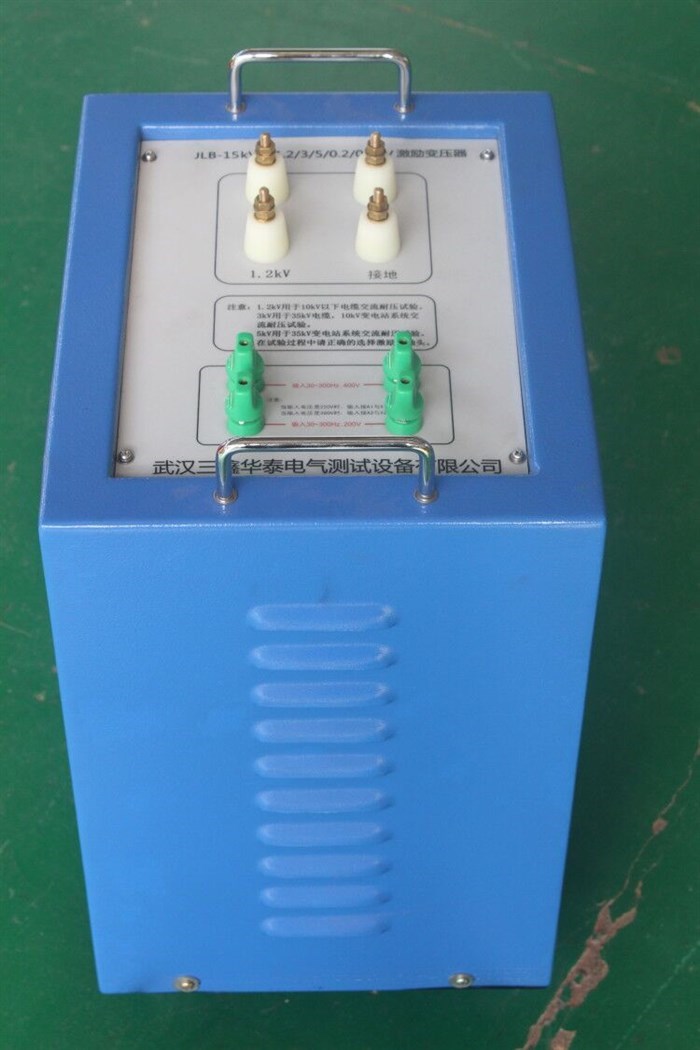

4.2.1 充分利用我公司在电子测量技术和电磁兼容方面的优势,完全自主开发设计和生产该套设备所有组成部分包括:变频电源、激励变压器、浇注式高压电抗器和高精度电容分压器。

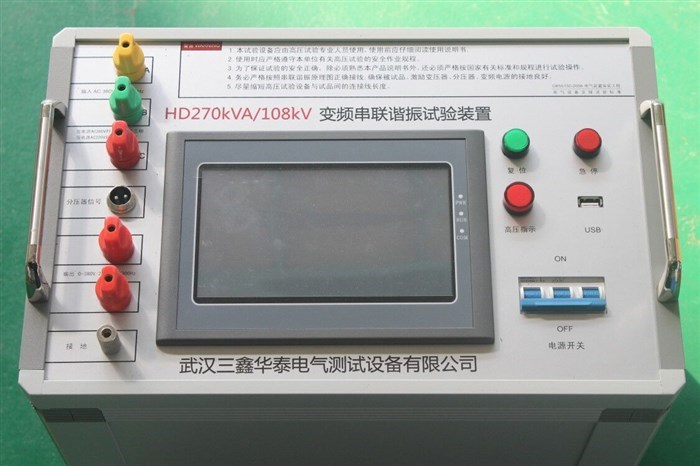

4.2.2 具备手动/自动模式、大屏幕显示、试验参数设置,并具有自动计时及操作提示功能。

4.2.3 具备多项保护功能,如:过压、过流保护、放电保护、失谐保护等。

五、装置容量确定

满足300mm2,10kV 电缆交流耐压试验,长度2km,电容≤0.74uF,试验频率30~300Hz,试验电压U≤22kV。

频率取31Hz

试验电流 I=2πfCU试 =2π×31×0.74 ×10-6×22×103=3.2A

对应电抗器电感量 L=1/ω2C=35H

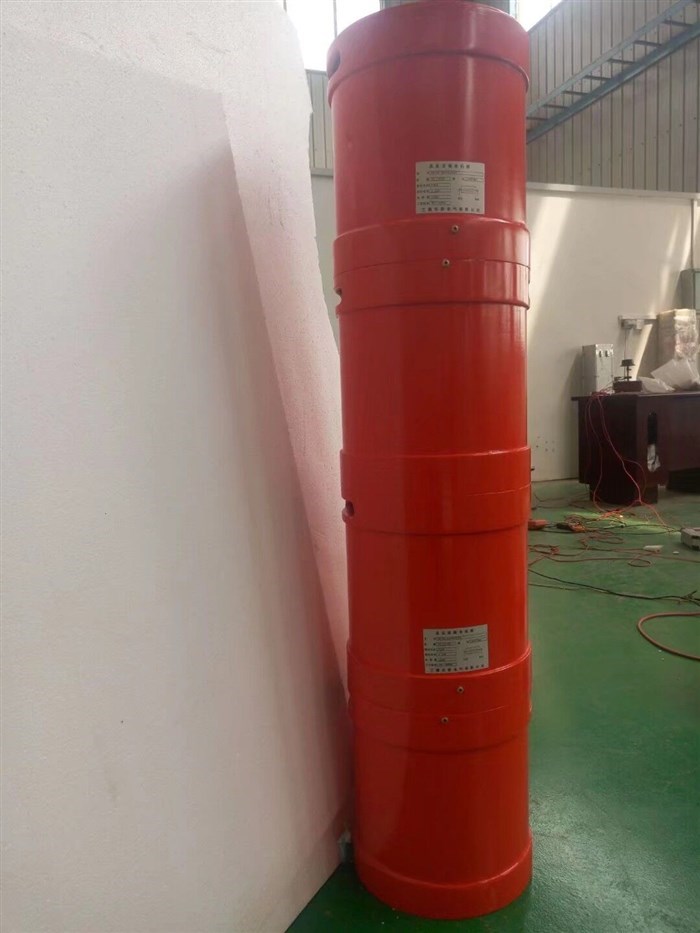

设计四节电抗器,将四节电抗器并联使用,则单节电抗器的参数为27kVA/27kV/1A/140H,装置总容量为108kVA。

验证:1.满足40000kVA/35kV以下变压器交流耐压试验,电容≤0.02uF,试验频率45~65Hz,试验电压U≤68kV。

使用电抗器四节串联,此时电感量为L=140*4=560H,

试验频率f=1/2π√LC=1/(2×3.14×√560×0.02×10-6)=47.6Hz。

试验电流I=2πfCU试 =2π×47.6×0.02×10-6×68×103=0.4A。

2.满足300mm2,35kV 电缆交流耐压试验,长度0.8km,电容≤0.114uF,试验频率30~300Hz,试验电压U≤52kV。

使用电抗器二节串联二组并联,此时电感量为L=140*2/2=140H,

试验频率f=1/2π√LC=1/(2×3.14×√140×0.114×10-6)=39.8Hz。

试验电流I=2πfCU试 =2π×39.8×0.114×10-6×52×103=1.5A GB2900

《电工名词术语》

GB4208              《外壳防护等级》

     GB191                《包装贮运标志》

GB/T16927-1997         《高电压试验技术》

二、工作环境

1.

环境温度:-150C –40 0C;

2.

相对湿度:≤90%RH;

3.

海拔高度:  ≤3500米;

三、装置主要适用范围

1、满足300mm2,10kV 电缆交流耐压试验,长度2km,电容≤0.74uF,试验频率30~300Hz,试验电压U≤22kV。

2、满足300mm2,35kV 电缆交流耐压试验,长度0.8km,电容≤0.114uF,试验频率30~300Hz,试验电压U≤52kV。

3、满足40000kVA/35kV以下变压器交流耐压试验,电容≤0.02uF,试验频率45~65Hz,试验电压U≤68kV。

4、满足10kV变电站系统交流耐压试验,试验频率30~300Hz,试验电压U。

结论:装置容量定为108kVA/108kV/27kV,分四节电抗器,电抗器单节为27kVA/27kV/1A/140H,使用电抗器组合能满足上述被试品的试验要求串谐谐振耐压装置.变频串谐.交流耐压.直流耐压.试验变压器.三倍频耐压装置.直流高压发生器.直流电阻测试仪.微机继电保护测试仪.伏安特性测试仪.互感器综合测试仪.变压器变比测试仪.武汉电力测试仪器.武汉电力设备.电力检测.试验设备,试验变压器.耐压变压器.灰密度测试仪.盐密度测试仪.武汉检测仪器生产厂家.武汉试验设备生产厂家,电力测试设
